Mineral Sizer opracowany przez naszą firmę został-zaprojektowany na zamówienie, aby sprostać różnorodnym potrzebom różnych gałęzi przemysłu na całym świecie, w tym węgla, materiałów budowlanych, metalurgii, wytwarzania energii i górnictwa. Jego konstrukcja zapewnia duże możliwości adaptacji, co zapewnia wydajne przetwarzanie w szerokim zakresie zastosowań.

Jedną z wyróżniających się cech naszego Mineral Sizer jest jego modułowa konstrukcja, która pozwala na łatwą obsługę i konserwację. Wymienne komponenty zaprojektowano tak, aby były-przyjazne dla użytkownika, a proces wymiany można przeprowadzić nawet podczas pracy maszyny, minimalizując przestoje i optymalizując produktywność.

Aby zwiększyć trwałość i zmniejszyć koszty konserwacji, nasze wałki zębate są wykonane z materiałów-odpornych na zużycie, co znacznie wydłuża żywotność części maszyny. Taka konstrukcja nie tylko poprawia ogólną niezawodność sprzętu, ale także pomaga obniżyć koszty operacyjne poprzez zmniejszenie częstotliwości wymian części i minimalizację przestojów w naprawach.

Kruszarka Mineral Sizer wykorzystuje siłę ścinającą i siłę rozciągającą pomiędzy zębatymi rolkami do rozbijania materiałów.

Mineral Sizer posiada dwa obracające się do wewnątrz walce zębate z wymiennymi zębami kruszącymi. Najbardziej odpowiednią metodą podawania jest podajnik płytowy lub przesiewacz, który transportuje materiał z równomierną szybkością i równomiernie rozprowadza go na rolkach zębatych.

1.Minerał jest chwytany przez czołowe powierzchnie przeciwległych zębów wirnika i poddawany naprężeniom pod skoncentrowanym obciążeniem zębów wirnika. Naprężenie powoduje pękanie minerału wzdłuż jego naturalnej tekstury.

2. Minerał ulega zniszczeniu pod wpływem trójpunktowego obciążenia, które występuje pomiędzy przednimi powierzchniami zębów jednego wirnika i tylnymi powierzchniami zębów drugiego wirnika.

3. W przypadku minerału, który nie został całkowicie rozdrobniony, zęby wirnika i stałe zęby pręta łamacza mogą być dalej łamane, aby zapewnić spełnienie wymagań dotyczących wymiarów 3D materiału wyładowczego.

product-496-330

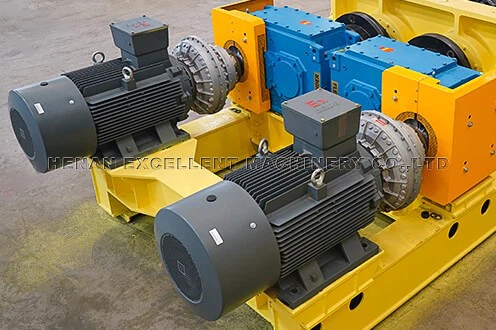

Urządzenie napędowe

Dwie niezależne jednostki napędowe, każda jednostka napędowa zawiera: silnik, sprzęgło końcowe-wysokiej prędkości, skrzynię biegów, sprzęgło końcowe-niskiej prędkości. Wysokoobrotowe sprzęgło końcowe- wykorzystuje sprzęgło hydrauliczne do połączenia silnika ze skrzynią biegów. W skrzyni biegów zastosowano konstrukcję przekładni śrubowej z równoległym wałem, aby spełnić wymagania dotyczące przenoszenia mocy, przełożenia prędkości i momentu obrotowego przy ekstremalnym obciążeniu urządzenia Coal Mineral Sizer.

Wałek zębaty

Wałek zębaty można podzielić na główny wałek zębaty do sortowania minerałów i wtórny wałek zębaty do sortowania minerałów. Łatwy montaż i demontaż główki zęba Mineral Sizer, co może znacznie skrócić czas konserwacji i obniżyć koszty konserwacji.

Mieszkania

Obudowa Mineral Sizer została zaprojektowana jako sztywna rama główna, a obudowa jest wykonana ze staliwa i połączona śrubami o wysokiej wytrzymałości. Wokół wnętrza obudowy zamontowane są-odporne na zużycie płyty, a po obu stronach obudowy zamontowane są płytki ścieralne w kształcie grzebieni, aby zapobiec przywieraniu nadmiernej ilości materiału do wałków zębatych kruszarki.

Przekładnia synchroniczna

Podstawowy Mineral Sizer wyposażony jest w przekładnie synchronizujące na końcach rolek zębatych. Przekładnie synchroniczne i wały rolek są połączone tuleją rozprężną, która może zagwarantować względną stabilność położenia zębów kruszących na podwójnych rolkach i może wymusić łamanie dużych kawałków materiałów, dzięki czemu wielkość wyładowania materiału jest jednolita.

Urządzenie smarujące

Mineral Sizer wykorzystuje scentralizowany automatyczny system smarowania, może to być dłuższy czas napełniania olejem, ustawienia czasu napełniania olejem, niezawodne w celu zapewnienia skutecznego i niezawodnego smarowania każdej części. Automatyczna kontrola czasu przerwy w dostawie oleju, ciśnienie zasilania olejem jest duże, prędkość dostarczania oleju jest szybka, łożysko jest w pełni skutecznie smarowane, dzięki czemu rdzeń łożyska wałeczkowego zębatego zapewnia dobre smarowanie, znacznie wydłuża żywotność wałka zębatego.

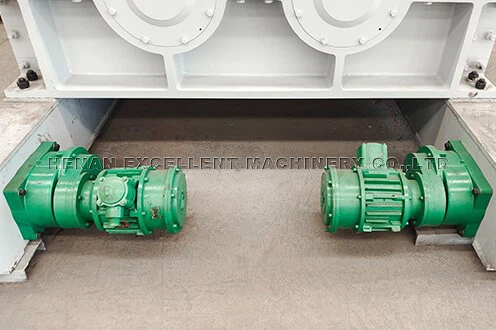

Sprzęt do biegania

Urządzenie przesuwające jest instalowane na dnie Mineral Sizer i napędzane silnikiem, aby poruszać się po torze do dostępu konserwacyjnego, co ułatwia konserwację i pozwala uniknąć demontażu. Taka konstrukcja pozwala na płynne przemieszczanie się sprzętu pomiędzy obszarem obsługi i konserwacji, ograniczając pracę ręczną i minimalizując przestoje podczas konserwacji, poprawiając w ten sposób wydajność operacyjną.

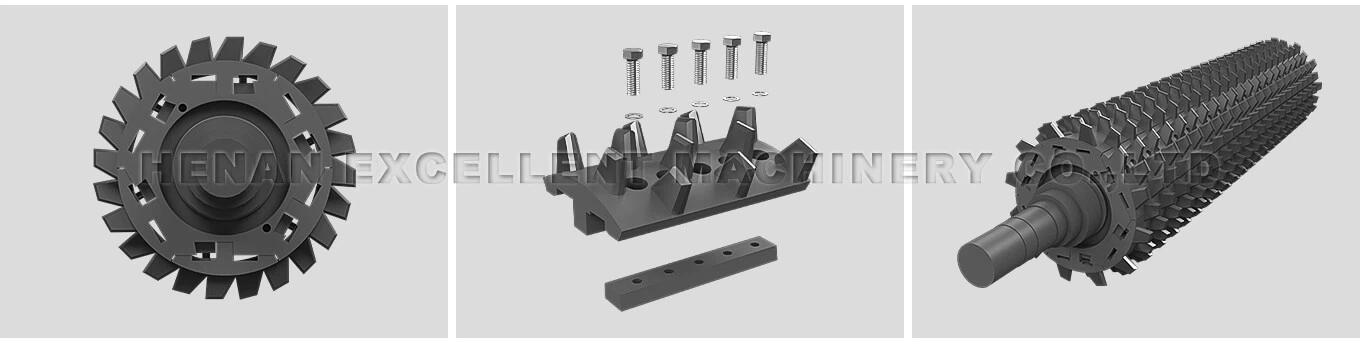

Ziarnistość podawania pierwotnych sortowników jest mniejsza lub równa 1500 mm, a ziarnistość wyładowcza jest mniejsza niż 300 mm. Układ kruszących kształtów zębów i kształtów zębów są uporządkowane przez specjalne spiralne kształty zębów. Zęby kruszące są odlane ze stali stopowej odpornej na ścieranie i uderzenia. Wałek zębaty Primary Sizer ma unikalną i nowatorską strukturę zębów z głębokim, spiralnym rozmieszczeniem zapewniającym wysoką produktywność. Pomiędzy dwoma zębatymi rolkami i korpusem płyty bocznej utworzone są wnęki przelotowe, przeznaczone odpowiednio do przesiewania i kruszenia materiałów.

product-1360-344

Rozmiar podawania wtórnego sortownika jest mniejszy lub równy 300 mm (dopuszczalna jest niewielka ilość 400 mm), a ziarnistość wyładowania jest mniejsza niż 50 mm. Forma połączenia płytki zębatej wykorzystuje pojedynczy rowek w kształcie jaskółczego ogona, który jest uzupełnieniem skosu bloku mocującego wkładkę, a następnie płytkę zębatą kruszącą instaluje się w gnieździe mocującym płytki zębatej, tworząc połączenie powierzchnia z powierzchnią, które jest dokręcane i dociskane za pomocą-śrub o dużej wytrzymałości. Funkcją rygla staje się stały blok zaciskowy wkładki, co pozwala uniknąć problemu zerwania rygla stałego, wypadania płytki zębatej lub trudności w demontażu i wymianie.

product-1360-344

Mineral Sizer wykorzystuje innowacyjną konstrukcję charakteryzującą się wysokim momentem obrotowym i niską prędkością, co pozwala zapewnić bezpieczniejszą konserwację, uwzględnić wartość operatora i obniżyć całkowity koszt.

Mineral Sizer może nie tylko kontrolować wielkość produktu węglowego, ale także minimalizuje wytwarzanie pyłu i drobnych cząstek węglowych w porównaniu z innymi typami kruszarek.

Mineral Sizer został zaprojektowany tak, aby ułatwić dostęp do punktów serwisowych oraz zapewnić prostą i szybką wymianę części, bez konieczności spawania lub cięcia palnikiem. Zmniejsza to ryzyko i wymaga mniejszej liczby narzędzi.

W łożysku wałka zębatego zastosowano samonastawne-łożysko wałeczkowe o dużym luzie, które w przypadku Mineral Sizer charakteryzuje się dużą odpornością na wibracje i uderzenia.

System smarowania wykorzystuje scentralizowane automatyczne dostarczanie oleju, niską pracochłonność, bezpieczeństwo i niezawodność, wygodę i szybkość.

Sterowanie elektryczne za pomocą sterownika PLC, realizuje podawanie, rozładowywanie i inne procesy robocze sterowania programem Mineral Sizer, wysoki stopień automatyzacji.

Mineral Sizer może uprościć proces kruszenia węgla i zmniejszyć koszty inwestycji budowlanych i produkcji kopalń i elektrowni.

Mineral Sizer może bezpośrednio rozbić węgiel, który po usunięciu żelaza i zanieczyszczeń oraz bez zbierania skały płonnej.

Wysokiej jakości produkty mechaniczne muszą mieć doskonałe wyposażenie narzędziowe. W celu zapewnienia jego dokładności i zaspokojenia potrzeb dużych zamówień. Henan Excellent Machinery Co., Ltd jest właścicielem 140 zestawów profesjonalnego sprzętu, w tym pięcioosiowego-centrum obróbki bramowej-, centrum wytaczania i frezowania CNC, pionowego centrum obróbkowego, pionowego centrum obróbkowego CNC, bramowego centrum obróbkowego, laserowej maszyny do cięcia, laserowej maszyny do cięcia rur, stanowiska robota spawalniczego, tokarki wydłużającej, poziomego centrum obróbkowego CNC itp. Zaawansowany sprzęt do przetwarzania i produkcji, w tym natryskiwanie środowiskowe Wyposażenie pomieszczeń i urządzeń do obróbki cieplnej oraz obróbka cieplna o bardzo dużej powierzchni.

Proces wygaszania lewej i prawej płyty bocznej

Front And Rear End Cover Machining Process

Obróbka przedniej i tylnej pokrywy końcowej

Left And Right Side Plate Machining Process

Obróbka lewej i prawej płyty bocznej

Teeth Ring Internal Surface Machining Process

Obróbka powierzchni wewnętrznej pierścienia zębatego

Obróbka podstawy zębów

Obróbka cieplna zębów za pomocą walców

Obecnie EXCT w pełni przeszło certyfikację międzynarodowego systemu jakości ISO9001-2008. Kompletny system jakości zapewnia, że od rozwoju i projektowania produktu, produkcji, zaopatrzenia i dostaw po sprzedaż i proces obsługi został skutecznie kontrolowany pod względem jakości.

EXCT posiada rygorystyczny i wykwalifikowany zespół kontrolny, aby zapewnić powodzenie kontroli jakości produktu. Dział kontroli jakości prowadzi rygorystyczny proces testowania, który obejmuje etapy zakupu surowców, produkcji i instalacji, aby zapewnić, że każdy element wyposażenia dostarczany klientom jest kwalifikowany.

Aktualne wykrywanie

Wykrywanie napięcia

Wykrywanie temperatury wału

Wykrywanie wibracji

Wykrywanie hałasu

Ultradźwiękowe wykrywanie wad

Wykrywanie twardości

Wykrywanie grubości powłoki

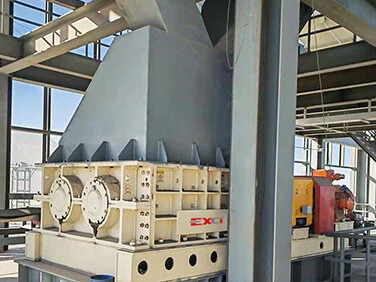

Nasz Mineral Sizer obejmuje swoim zasięgiem ponad 20 krajów i regionów na całym świecie. Stosowane są głównie do kruszenia węgla surowego, skały płonnej, węgla brunatnego, koksu, wierzchniej warstwy gleby i innych materiałów oraz w branżach-powiązanych z węglem, takich jak elektrownie cieplne, górnictwo węgla, płuczki węgla i tak dalej.

Mineral Sizer są dostosowywane do każdego materiału aplikacyjnego, aby zapewnić najlepszą konfigurację i spełnić wszystkie wymagania inżynierów.

Specyfikacje techniczne urządzeń do sortowania minerałów pierwotnych
Model	2PLF800	2PLF1000	2PLF1200	2PLF1500
Średnica rolki zębatej (mm)	800	1000	1200	1400
Długość rolki (mm)	1500-2500	1500-3000	1500-3000	2000-3500
Maks. wielkość podawania (mm)	800	1000	1200	1500
Rozmiar wyjściowy (mm)	Mniejsze lub równe 300	Mniejsze lub równe 300	Mniejsze lub równe 300	Mniejsze lub równe 300
Wydajność (t/h)	Mniejsza lub równa 2000	Mniejsze lub równe 3500	Mniejsza lub równa 6000	Mniejsza lub równa 10000

Specyfikacje techniczne sortowników wtórnych minerałów węglowych
Model	2PLS600	2PLS800	2PLS1000	2PLS1200
Średnica rolki zębatej (mm)	600	800	1000	1200
Długość rolki (mm)	1000-2500	1500-3000	2000-3500	2000-4000
Maks. wielkość podawania (mm)	200	300	350	400
Rozmiar wyjściowy (mm)	50-80	50-100	50-120	50-140
Wydajność (t/h)	250-800	500-2000	600-3000	800-4000

Notatka: Konfiguracje zębów różnią się w zależności od rodzaju materiału, wielkości wlotu i wielkości wylotu.

Informacje konfiguracyjne są typowymi wartościami informacyjnymi. Aby uzyskać dalszą pomoc w wyborze sprzętu, prosimy o kontakt z naszymi inżynierami technicznymi.

1. Który materiał należy rozdrobnić:______
2. Wydajność przeładunkowa:______t/h.
3. Gęstość materiału sypkiego: ______t/m3
4. Wytrzymałość materiału na ściskanie: ______Mpa
5. Zakres materiału HGI (wskaźnik szlifowalności hardgrove):
6. Procent rozkładu cząstek materiału?
7. Maks. wielkość ziarna materiału paszowego: ______mm
8. Jaka jest wielkość ziaren gotowego produktu po rozdrobnieniu?
9. Jaki sprzęt służy do podawania materiału do sortownika?
10. Jaki sprzęt służy do wyładunku materiału z sortownika?
11. Jak wiemy, sortownik powinien tworzyć system z innym sprzętem. Czy masz wstępny projekt lub-rysowany odręcznie szkic? Jeśli tak, prześlij go do naszego inżyniera w celach informacyjnych.

Główny wałek zębaty kalibratora

Rolka zębata dodatkowego kalibratora

Boczna płytka zębata

Namiar

300

Raport wykonalności projektu

Projektowanie i planowanie witryny

Wybór modelu i propozycja

Obliczanie wyboru modelu

Modelowanie i rysunki 3D

Projekt cywilny

Instalacja i uruchomienie

Zdalna diagnoza

Usługa szkoleniowa

Harmonogram konserwacji
