Przesiewacz bananowy nazywany jest przesiewaczem wielo-kątowym lub przesiewaczem wielo-nachylonym. Wykorzystuje technologię wielosekcyjnego-w kształcie banana-w kształcie banana. Każda warstwa piargi ma stosunkowo dużą przepustowość, co pozwala osiągnąć szczególną przepustowość na stosunkowo małym obszarze przesiewania

Jak działa ekran bananowy?

Przesiewacz bananowy wykorzystuje platformę przesiewającą o wielu-nachyleniach, która charakteryzuje się dużą wydajnością przeładunkową i wysoką wydajnością przesiewania.

Przesiewacz bananowy składa się z kilku sekcji pokładu przesiewającego, a kąt nachylenia pokładu przesiewającego stopniowo maleje od końca podającego do końca rozładowującego.

Podczas pracy przesiewacza bananowego, powierzchnia końcowego sita podającego ze względu na większy kąt, materiał na powierzchnię ekranu z dużym przyspieszeniem szybko przesuwa się do przodu i szybko się rozwarstwia, materiały mniejsze niż otwory sita mają pełny kontakt z powierzchnią ekranu i są gładkie przez ekran.

Kąt powierzchni ekranu na końcu wyładowczym jest łagodny, a prędkość ruchu materiału stopniowo maleje, całkowicie pozwalając pozostałym materiałom mniejszym niż otwór sita przejść przez ekran, znacznie poprawiając skuteczność przesiewania.

Sito bananowe może spełniać określone wymagania aplikacji poprzez zmianę kąta nachylenia wielospadowego pokładu przesiewającego-. Kąt wielo-nachylonego pokładu przesiewającego określa prędkość przepływu materiału na pokładzie przesiewającym i zdolność przeładunkową przesiewacza bananowego.

Bananowy ekranBliższe dane

Urządzenie napędowe

Silnik napędza wzbudnik drgań, aby obracał się przez małe koło pasowe,-pasek klinowy, duże koło pasowe i gniazdo łożyska końcowego, powodując w ten sposób ruch liniowy przesiewacza. Częstotliwość przesiewacza bananowego można łatwo regulować poprzez wymianę koła pasowego silnika, aby dostosować się do sortowania, odwadniania i demediacji materiałów w różnych warunkach pracy. Ta metoda przekładni zapewnia duży moment obrotowy przekładni, dobry efekt przekładni, długą żywotność i umożliwia osiągnięcie-długoterminowej, ciągłej i niezawodnej pracy.

Wzbudzacz wibracji

We wzbudnicy zastosowano wysokowydajny wzbudnik drgań typu ZYQX-napędzany-cienką olejem,-z przekładnią zębatą, który został niezależnie opracowany i wyprodukowany przez nas samych. Jest wyposażony w importowane specjalne łożyska wibracyjne SKF o dużym prześwicie. Specjalnie zaprojektowana specjalna konstrukcja uszczelniająca końca wału może zapewnić, że kurz lub inne ciała obce nie przedostaną się do wnętrza wibratora. Mimośrodowy moment obrotowy koła mimośrodowego wzbudnicy drgań można regulować, aby spełnić różne wymagania dotyczące amplitudy sprzętu do materiałów.

Banana Screen Vibration Exciter Base Beam

Podstawa wzbudnicy wibracji

Belka sitowa bananowa to prostokątna pusta konstrukcja o dużej sztywności i niewielkiej wadze, całkowicie eliminująca łączenie w kierunku pionowym. Ta konstrukcja konstrukcyjna ma wysoki współczynnik bezpieczeństwa i nadaje się do skomplikowanych warunków pracy. Belka podstawy wzbudnicy odgrywa kluczową rolę w działaniu przesiewacza bananowego. Ma przekrój-w kształcie pudełka- i jest wyposażony we wzmocnione płyty, które charakteryzują się dużą sztywnością i niewielką wagą. Specjalna konstrukcja wzmocnionego kołnierza może skutecznie poprawić wytrzymałość ekranu bananowego.

Korpus ekranu

Płyta boczna ramy wykonana jest z wysokiej jakości blachy stalowej konstrukcyjnej niskostopowej i o wysokiej wytrzymałości. Precyzyjna maszyna do cięcia laserowego służy do jednoczesnego podawania i wiercenia całej blachy stalowej, bez łączenia, a jej wygląd jest gładki i piękny. W obszarze, w którym siła płyty bocznej jest duża, płyta wzmacniająca, płyta ochronna i stal kątowa wzmacniająca są rozsądnie rozmieszczone, aby skutecznie zwiększyć wytrzymałość płyty bocznej, tak aby obciążenie płyty bocznej było równomiernie rozłożone, aby zapobiec odkształceniom sprężystym.

Płyta ekranowa

Płyta ekranowa wykonana jest z zagranicznej zaawansowanej technologii, modułowej konstrukcji, wysokiego stopnia uniwersalności, a płyta ekranowa może być całkowicie wymienna między różnymi modelami. Jest mocowany za pomocą poliuretanowego gniazda, łatwy w montażu i demontażu. Obie strony płyty przesiewającej są zamontowane za pomocą bocznej belki poliuretanowej i klina poliuretanowego, które mogą zamocować płytę przesiewającą, skutecznie zapobiegać zużyciu materiału na płycie bocznej maszyny przesiewającej i wydłużać żywotność ramy przesiewacza.

Urządzenie tłumiące

Ekran wykorzystujący stalową cylindryczną spiralną sprężynę dociskową amortyzującą, wykorzystujący konstrukcję o specjalnych parametrach, dużą nośność, długą żywotność, doskonały efekt amortyzacji.

Bananowy ekranCechy

01/ Wysoka wytrzymałość i dobra sztywność

Główna wiązka wzbudnicy i wiązka ramy ekranu przyjmują konstrukcję belki skrzynkowej. Wewnętrzne żebra wzmacniające zwiększają sztywność i wytrzymałość ekranu oraz zmniejszają wagę maszyny, poprawiając tym samym wydajność i zmniejszając zużycie energii.

02/ Wzbudzacz o wysokiej wydajności

Blok mimośrodowy wzbudnicy jest umieszczony na zewnątrz skrzynki wzbudnicy, dzięki czemu można regulować amplitudę poprzez zmianę ustawienia przeciwwagi, zapewniając wysoką wydajność pracy przesiewacza bananowego.

03/ Maksymalna żywotność

Połączenie skrzynki przesiewającej z dużą odpornością na zużycie i niskimi naprężeniami zapewnia niezawodność działania przesiewacza bananowego i znacznie wydłuża żywotność sprzętu.

04/ Łatwa konserwacja

Sita bananowe zostały zaprojektowane z modułowych komponentów, aby ułatwić szybką i terminową wymianę części, redukując przestoje i koszty konserwacji.

05/ Dostępnych jest wiele różnych płyt przesiewających (opcja różnych płyt przesiewających)

Płyty sitowe do bananów są dostępne z różnych materiałów, takich jak drut tkany/klinowy, panele modułowe z poliuretanu i panele modułowe z gumy, aby sprostać potrzebom różnych klientów w zakresie przesiewania.

Prześlij swoje wymagania i porozmawiaj o swoim projekcie z jednym z naszych inżynierów technicznych.

Skontaktuj się z nami, aby uzyskać najlepszą cenę

Bananowy ekranPobierz broszurę

Aplikacja i proces ekranu bananowego

Procesy:

Odwadnianie przesiewowe

Drobne przesiewanie na mokro

Przegląd wtórny

Klasyfikacja sucha

Drobne usuwanie/odtłuszczanie

Badania przesiewowe trzeciego stopnia

Przesiewanie na mokro

Badanie przesiewowe

Tworzywo:

Węgiel

Miedź

Piasek

Koks

Boksyt

Żwir

Ganga węglowa

Rzadka Ziemia

Łupek ilasty

Węgiel brunatny

Gips

Żużel

Złoto

Diament

Obiekty produkcyjne

Wysokiej jakości produkty mechaniczne muszą mieć doskonałe wyposażenie narzędziowe. W celu zapewnienia jego dokładności i zaspokojenia potrzeb dużych zamówień. Henan Excellent Machinery Co., Ltd jest właścicielem 140 zestawów profesjonalnego sprzętu, w tym pięcioosiowego-centrum obróbki bramowej-, centrum wytaczania i frezowania CNC, pionowego centrum obróbkowego, pionowego centrum obróbkowego CNC, bramowego centrum obróbkowego, laserowej maszyny do cięcia, laserowej maszyny do cięcia rur, stanowiska robota spawalniczego, tokarki wydłużającej, poziomego centrum obróbkowego CNC itp. Zaawansowany sprzęt do przetwarzania i produkcji, w tym natryskiwanie środowiskowe Wyposażenie pomieszczeń i urządzeń do obróbki cieplnej oraz obróbka cieplna o bardzo dużej powierzchni.

Pięcioosiowe-centrum obróbki suwnicowej-

Pionowe centrum obróbcze CNC

Centrum obróbcze CNC do wytaczania i frezowania

Pionowe centrum obróbcze

EXCT Manufacturing Facilities Laser Pipe Cutting Machine

Laserowa maszyna do cięcia rur

Stacja robocza robota spawalniczego

Ścisła kontrola jakości

Obecnie EXCT w pełni przeszło certyfikację międzynarodowego systemu jakości ISO9001-2008. Kompletny system jakości zapewnia, że od rozwoju i projektowania produktu, produkcji, zaopatrzenia i dostaw po sprzedaż i proces obsługi został skutecznie kontrolowany pod względem jakości.

EXCT posiada rygorystyczny i wykwalifikowany zespół kontrolny, aby zapewnić powodzenie kontroli jakości produktu. Dział kontroli jakości prowadzi rygorystyczny proces testowania, który obejmuje etapy zakupu surowców, produkcji i instalacji, aby zapewnić, że każdy element wyposażenia dostarczany klientom jest kwalifikowany.

Kontrola jakości klienta

Kontrola jakości klienta

Zewnętrzna-kontrola jakości

Zewnętrzna-kontrola jakości

Samodzielna-kontrola

Samodzielna-kontrola

Samodzielna-kontrola

Samodzielna-kontrola

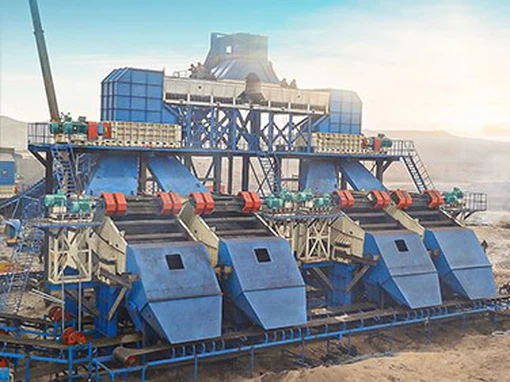

Bananowy ekranSprawy

Prześlij swoje wymagania i porozmawiaj o swoim projekcie z jednym z naszych inżynierów technicznych.

Uzyskaj najbardziej odpowiednie rozwiązanie produktowe i wycenę za darmo!!!

Ogólne dane techniczne

Ekrany bananowe EXCT są dostosowywane do każdego materiału aplikacyjnego, aby zapewnić najlepszą konfigurację i spełnić wszystkie Twoje wymagania. Aby uzyskać więcej konfiguracji, skontaktuj się z naszymi inżynierami technicznymi.

Model	Warstwy	Specyfikacja ekranu W×L(m)	Obszar ekranu (㎡)	Rozmiar karmienia (mm)	Możliwości obsługi (t/h)	Moc (Kw)
BMVS 1861	1	1.8×6.1	10.98	Mniejsze lub równe 400	50-100	22kw
BMVS 2461	1	2.4×6.1	14.64	Mniejsze lub równe 400	150-280	30 kW
BMVS 2473	1	2.4×7.3	17.52	Mniejsze lub równe 400	150-300	30 kW
BMVS 3061	1	3.0×6.1	18.3	Mniejsze lub równe 400	180-330	37 kW
BMVS 3073	1	3.0×7.3	21.9	Mniejsze lub równe 400	240-380	37 kW
BMVS 3661	1	3.6×6.1	21.96	Mniejsze lub równe 400	240-400	37 kW
BMVS 3673	1	3.6×7.3	26.28	Mniejsze lub równe 400	290-480	45 kW
BMVS 2461	2	2.4×6.1	29.28	Górny ekran: mniejszy lub równy 400 Dolny ekran: mniejszy lub równy 150	180-520	37 kW
BMVS 3061	2	3.0×6.1	36.6	Górny ekran: mniejszy lub równy 400 Dolny ekran: mniejszy lub równy 150	250-800	55 kW
BMVS 3073	2	3.0×7.3	43.8	Górny ekran: mniejszy lub równy 400 Dolny ekran: mniejszy lub równy 150	300-1000	55 kW
BMVS 3661	2	3.6×6.1	43.92	Górny ekran: mniejszy lub równy 400 Dolny ekran: mniejszy lub równy 150	300-1000	55 kW
BMVS 3673	2	3.6×7.3	52.56	Górny ekran: mniejszy lub równy 400 Dolny ekran: mniejszy lub równy 150	350-1200	75 kW

Instrukcja wyboru

1. Jaki materiał należy wyświetlić: ______

2. Wydajność przeładunkowa: ______t/h

3.Gęstość materiału: ______t/m3

4.Maks. wielkość granulek materiału paszowego: ______mm

5. Numer warstwy: ______

6. Rozmiar oczek każdej warstwy: ______mm

7. Procent rozkładu cząstek: ______
sprawdź poniższy przykład, który pomoże Ci to zrozumieć:
Jeśli liczba warstw wynosi dwa, rozmiar oczek każdej warstwy wynosi 50 mm i 25 mm, to po przesianiu materiału zostaną uzyskane trzy różne rozmiary materiałów:

Duży materiał Większy lub równy 50 mm; 25 mm Mniejszy lub równy środkowi materiału < 50 mm; Mały materiał<25mm.

Chcemy potwierdzić następujące informacje:
a. Procent dużego materiału w całym materiale: ______%;
b. Procent materiału środkowego w całym materiale: ______%;
c. Procent drobnego materiału w całym materiale: ______%;

8. Jaki sprzęt jest używany do podawania materiału na sito bananowe:______

9. Jaki sprzęt służy do wyładunku materiału z sita bananowego: ______

10. Zasilanie robocze: ______V ______HZ

11.Czy ekran bananowy działa samodzielnie czy z innym sprzętem tworząc system? Czy tworząc system, masz wstępny projekt lub-ręcznie rysowany szkic? Jeśli tak, prześlij go do naszego inżyniera w celach informacyjnych.
