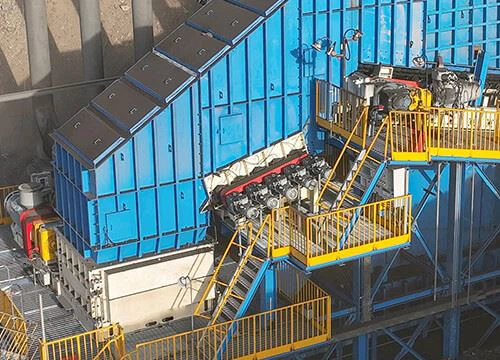

Przesiewacz rolkowy to bardzo wydajna i trwała maszyna przesiewająca składająca się z wielu wałów zamontowanych-na ciężkich rolkach lub tarczach, które obracają się w tym samym kierunku. Taka konstrukcja tworzy duży i efektywny obszar przesiewania, który nie tylko dokładnie oddziela materiały, ale także płynnie je transportuje, zapewniając ciągłą i niezawodną pracę.

Przesiewacz rolkowy, znany również jako przesiewacz dyskowy lub podajnik wahliwy, szczególnie nadaje się do przeładunku mokrych, lepkich lub drobnoziarnistych-materiałów, które często powodują zatory w tradycyjnych przesiewaczach wibracyjnych. Jego otwarta i obrotowa konstrukcja znacznie zmniejsza ryzyko oślepienia, gwarantując stabilną wydajność przetwarzania i utrzymanie pożądanej wydajności przesiewania nawet w trudnych warunkach.

Dzięki swojej wszechstronności i dużej wydajności nasze przesiewacze rolkowe znajdują szerokie zastosowanie w górnictwie węgla kamiennego, hutnictwie, cementowniach, przetwórstwie chemicznym i przemyśle transportu materiałów sypkich. Dzięki zaletom w postaci skróconych przestojów, długiej żywotności i łatwej konserwacji, zapewniają klientom zarówno wydajność, jak i wartość ekonomiczną.

Jak działa ekran rolkowy?

Obszar przesiewania składa się z wielu równolegle ułożonych wałów walcowych, wał przesiewający jest wyposażony w szereg naprzemiennych tarcz przesiewających, wały obracają się w tym samym kierunku, aby zapewnić podawanie i przesiewanie materiałów.

Powierzchnia ekranu rolkowego składa się z kilku równolegle ułożonych wałów sitowych wyposażonych w ukształtowane tarcze sitowe, a wały sitowe są napędzane przez urządzenie napędowe w celu obracania się w tym samym kierunku z tą samą prędkością, tworząc powierzchnię toczną sita.

Kiedy materiał przepływa po powierzchni ekranu, może tworzyć strumień materiału o jednakowej grubości i pewnym przyspieszeniu.

Szczelina między wałem sitowym a tarczą sitową tworzy otwór sitowy, materiał mniejszy niż otwór sitowy poddawany jest działaniu własnej grawitacji i sile obrotowej wału sitowego i staje się materiałem pod ekranem przez otwory sita. Materiał większy niż otwory sita w dalszym ciągu wnika wzdłuż powierzchni ekranu pod działaniem obracającej się tarczy sita, stając się materiałem na ekranie i ostatecznie osiągając klasyfikację materiału.

Elementy rdzenia ekranu rolkowego

Nasza firma dysponuje wykwalifikowanymi pracownikami technicznymi i doskonałym systemem zarządzania jakością, aby zapewnić wysoką jakość głównych komponentów rolet i zagwarantować wysoką-wydajność produktu.

Zespół wału ekranu

350x350 Zespół wału przesiewacza składa się z silnika + reduktora, wału przesiewacza, tarczy przesiewającej, klucza płaskiego, nakrętki zabezpieczającej, sprzęgła, gniazda łożyska i akcesoriów do gniazda łożyska. Silnik napędowy połączony jest z reduktorem i wałem przesiewacza poprzez sprzęgło.
Konstrukcja wału przesiewającego jest rozsądna i bezpieczna, co pozwala skutecznie uniknąć zjawiska zginania i łamania wału nawojowego.
W przypadku awarii dowolnej grupy wałów przesiewających materiał może nadal przesuwać się do przodu pod naporem poprzedniego wału przesiewającego, a przesiewanie może działać normalnie. Gniazdo łożyska wału przesiewacza jest zamontowane na zewnątrz płyty bocznej skrzyni przesiewacza, co ułatwia demontaż.

Płyta ekranowa

Ekran rolkowy jest odlany z-odpornej na zużycie stali stopowej manganu i chromu, która ma dobrą odporność na zużycie i wytrzymuje uderzenia i zużycie dużych materiałów bez żadnych deformacji ani pęknięć.
Sito rolkowe zaprojektowano jako paraboliczną tarczę sitową i jest zaokrąglone w celu wyeliminowania ostrych narożników, dzięki czemu zminimalizowane są opory obrotowe ekranu.
Paraboliczny kształt tarczy sitowej może zmaksymalizować zdolność zakłócania przez sito rolkowe przepływu materiału i poprawić szybkość przesiewania.

Ekran rolkowyBliższe dane

Urządzenie napędowe

Wykorzystuje tryb transmisji z pojedynczym-pojedynczym-silnikiem lub wieloosiowym-łańcuchem, rozsądną konfiguracją mocy i strukturą powierzchni ekranu, aby równomiernie rozłożyć obciążenie materiału na ekranie i zapewnić płynną pracę.
Konstrukcja urządzenia napędowego jest prosta, łatwa w montażu i demontażu, a podłączony wał ekranu nie porusza się podczas demontażu.
Urządzenie napędowe ma niewielkie rozmiary, jest lekkie, ma długą żywotność i niskie koszty konserwacji.

Roller Screen Screen Disc

Płyta ekranowa

Tarcza rolkowa z układem schodkowym, bardziej rozsądna konstrukcja. Tarcza rolkowa ma dobrą odporność na uderzenia i nie powoduje żadnych odkształceń ani zjawisk pękania.
Tarcza rolkowa ma dobrą odporność na zużycie i długą żywotność. Tarcza sitowa o kształcie parabolicznym ma rozsądną konstrukcję i wysoką dokładność montażu, co może poprawić dokładność przesiewania.

Pudełko ekranowe

Główny korpus ekranu rolowanego jest spawany z nisko{0}}stopowej stali konstrukcyjnej o-wytrzymałości. Wszystkie zespoły wałów przesiewających mocowane są do korpusu maszyny za pomocą śrub łączących. Odporne na zużycie płyty okładzinowe są instalowane z boku korpusu maszyny, aby uniknąć bezpośredniego kontaktu materiałów z obudową, co znacznie wydłuża żywotność sprzętu. Odporna na zużycie płyta okładzinowa i skrzynka ekranu są połączone śrubami, co można łatwo wymienić.

Obudowa Ochronna

Obudowa ochronna ekranu rolkowego jest spawana z odpornej na ścieranie-płyty ze stali stopowej NM500, spryskana-farbą antykorozyjną-i antykorozyjną oraz połączona z lejem zasypowym i obudową wylotową z przodu i z tyłu.
Ogólne uszczelnienie skrzynki sitowej może skutecznie zapobiegać zanieczyszczeniu pyłem, zmniejszać wpływ na środowisko i spełniać wymagania zielonego budownictwa.
Obudowa ochronna wyposażona jest w okienko obserwacyjne ułatwiające obserwację pracy maszyny.

Roller Screen Wear-Resistant Lining Plate

Odporna na zużycie-podszewka

Odporna na zużycie płyta okładzinowa-jest wykonana z materiału stopowego, a cały proces produkcyjny obejmuje spawanie, obróbkę cieplną, obróbkę skrawaniem i inną produkcję na linii montażowej, która charakteryzuje się długą żywotnością oraz dużą odpornością na zużycie, wytrzymałością i odpornością na uderzenia.
Wnętrze skrzynki sitowej i powierzchnia styku rowka prowadzącego z materiałem są wyposażone w odporne na zużycie{0}}płyty okładzinowe, które mogą chronić skrzynkę sitową i zwiększyć trwałość rowka prowadzącego. Płyta okładzinowa jest mocowana razem z płytą główną za pomocą śrub, a wymiana jest wygodna.

Urządzenie-samoczyszczące

Urządzenie-samoczyszczące wału sita jest wykonane ze stali-odpornej na zużycie i wyposażone w krawędź tnącą nachyloną w dolnej części wału sita. Niektóre włókniste zanieczyszczenia i lepkie materiały przyczepione do ekranu zostaną automatycznie usunięte przez urządzenie czyszczące w celu usunięcia blokady powierzchni ekranu.

Ekran rolkowyCechy

01/ Wytrzymała-konstrukcja

Ekran rolowany ma solidną ramę i-odporne na zużycie tarcze, co zapewnia stabilną pracę pod dużym obciążeniem i w trudnych warunkach. Wzmocniona konstrukcja gwarantuje długą żywotność i niezawodne działanie.

02/ Wysoka skuteczność przesiewania

Dzięki konstrukcji obracającej się tarczy przesiewacz rolkowy zapewnia dokładną klasyfikację materiałów sypkich, szczególnie mokrych, lepkich lub grubych. W przeciwieństwie do przesiewaczy wibracyjnych jest on odporny na zatykanie i utrzymuje stałą wydajność.

03/ Elastyczne aplikacje

Urządzenia znajdują zastosowanie w przemyśle węglowym, górniczym, cementowym i chemicznym. Nadaje się do-przesiewania wstępnego, skalpowania lub oddzielania materiałów niewymiarowych, spełniając potrzeby różnych procesów.

04/ Niskie koszty utrzymania

Modułowe komponenty i prosta konstrukcja mechaniczna umożliwiają szybką wymianę części i łatwą obsługę. Skraca to przestoje i minimalizuje ogólne koszty konserwacji.

05/ Operacja oszczędzania energii-

Dzięki konstrukcji pozbawionej silnych wibracji i charakteryzującej się niskim-hałasem ekran rolkowy zużywa mniej energii, zmniejsza emisję pyłu i stanowi przyjazne dla środowiska rozwiązanie przesiewania.

06/ Samodzielne-czyszczenieKrótszy czas przestojów

Urządzenia-samoczyszczące na każdym dysku zapobiegają zatykaniu się, co minimalizuje przerwy i zwiększa dostępność maszyny.

Prześlij swoje wymagania i porozmawiaj o swoim projekcie z jednym z naszych inżynierów technicznych.

Skontaktuj się z nami, aby uzyskać najlepszą cenę

Ekran rolkowyPobierz broszurę

Dlaczego warto wybrać ekran rolkowy?

Ekrany rolkowe w porównaniu do ekranów konwencjonalnych mają następujące zalety.

Sita rolowe wyraźnie deklasują przesiewacze konwencjonalne, szczególnie w przypadku trudnych do przesiania, mokrych, lepkich materiałów sypkich, podawanie i przesiewanie wyraźnie deklasuje przesiewacze konwencjonalne, które często wykazują zapiekanie i sklejanie tych materiałów.

Rolety Screen działają przy niskim zużyciu energii i niskich wymaganiach profilowych oraz bez wibracji, hałasu i przenoszonych naprężeń, co czyni je idealnymi zarówno do zastosowań stacjonarnych, jak i przenośnych.

W porównaniu z tradycyjnym przesiewaczem, który wykorzystuje wibracje do oddzielania materiałów, przesiewacz rolkowy nie wibruje, sprzęt jest stosunkowo mocny, nie wymaga częstych konserwacji i remontów, a ogólna żywotność sprzętu jest dłuższa.

Rolety ekranowe są-samoczyszczące i zaprojektowane tak, aby były odporne na zatykanie i ograniczały oślepianie. Wyposażone są również w automatyczny układ smarowania i funkcję przełączania biegu wstecznego, aby szybko i łatwo rozwiązać wszelkie problemy związane z zakleszczeniem.

Roller Screen może być podawany z podajnika płytowego lub bezpośrednio przez ciężarówki lub ładowarki. Do karmienia nie jest wymagany żaden inny sprzęt, co zmniejsza koszty budowy i sprzętu cywilnego.

Obiekty produkcyjne

Wysokiej jakości produkty mechaniczne muszą mieć doskonałe wyposażenie narzędziowe. W celu zapewnienia jego dokładności i zaspokojenia potrzeb dużych zamówień. Henan Excellent Machinery Co., Ltd jest właścicielem 140 zestawów profesjonalnego sprzętu, w tym pięcioosiowego-centrum obróbki bramowej-, centrum wytaczania i frezowania CNC, pionowego centrum obróbkowego, pionowego centrum obróbkowego CNC, bramowego centrum obróbkowego, laserowej maszyny do cięcia, laserowej maszyny do cięcia rur, stanowiska robota spawalniczego, tokarki wydłużającej, poziomego centrum obróbkowego CNC itp. Zaawansowany sprzęt do przetwarzania i produkcji, w tym natryskiwanie środowiskowe Wyposażenie pomieszczeń i urządzeń do obróbki cieplnej oraz obróbka cieplna o bardzo dużej powierzchni.

Pięcioosiowe-centrum obróbki suwnicowej-

Pionowe centrum obróbcze CNC

Centrum obróbcze CNC do wytaczania i frezowania

Pionowe centrum obróbcze

Laserowa maszyna do cięcia rur

Stacja robocza robota spawalniczego

Ścisła kontrola jakości

Obecnie EXCT w pełni przeszło certyfikację międzynarodowego systemu jakości ISO9001-2008. Kompletny system jakości zapewnia, że od rozwoju i projektowania produktu, produkcji, zaopatrzenia i dostaw po sprzedaż i proces obsługi został skutecznie kontrolowany pod względem jakości.

EXCT posiada rygorystyczny i wykwalifikowany zespół kontrolny, aby zapewnić powodzenie kontroli jakości produktu. Dział kontroli jakości prowadzi rygorystyczny proces testowania, który obejmuje etapy zakupu surowców, produkcji i instalacji, aby zapewnić, że każdy element wyposażenia dostarczany klientom jest kwalifikowany.

Kontrola jakości klienta

Zewnętrzna-kontrola jakości

Zewnętrzna-kontrola jakości

Aktualne wykrywanie

Roller Screen Shaft Temperature Detection

Wykrywanie temperatury wału

Wykrywanie prędkości obrotowej

Wykrywanie hałasu

Ekran rolkowySprawy

Przesiewacze rolkowe nadają się szczególnie do mokrych, lepkich materiałów i usuwania materiałów o dużej zawartości gliny. Przesiewacze rolkowe są używane w zastosowaniach związanych z kruszywem i górnictwem do sortowania-urobku-kopalni przed główną kruszarką.

Prześlij swoje wymagania i porozmawiaj o swoim projekcie z jednym z naszych inżynierów technicznych.

Uzyskaj najbardziej odpowiednie rozwiązanie produktowe i wycenę za darmo!!!

Ogólne dane techniczne

Ekrany rolkowe EXCT są dostosowywane do każdego materiału aplikacyjnego, aby zapewnić najlepszą konfigurację i spełnić wszystkie Twoje wymagania. Informacje konfiguracyjne są typowymi wartościami informacyjnymi. Aby uzyskać dalszą pomoc w wyborze sprzętu, prosimy o kontakt z naszymi inżynierami technicznymi.

Model	Szerokość ekranu (mm)	Kontrolowana oś/baza	Stopniowana wielkość cząstek (mm)	Moc napędu (kW)	Wydajność przeładunkowa (T/H)
GZS1208	1200	8	10-100	15	150-300
GZS1412	1 400	12	10-100	2x 15	200-500
GZS1618	1600	18	10-100	3x 18.5	400-800
GZS1824	1 800	24	10-100	4×22	600- 1000
GZS2024	2000	24	10-100	4×30	800-1200
GZS2430	2400	30	10-100	5×37	1000-1800

Notatka: Ilość rolek można dostosować do wymagań klienta.

Instrukcja wyboru

1. Jaki materiał należy wyświetlić: ____________
2. Wydajność przeładunkowa: __________ (t/h)
3. Gęstość materiału: ___________ (t/m3)
4.Maks. wielkość granulek materiału paszowego: ______mm
5. Jaki jest procent maksymalnego materiału w sumie materiałów paszowych? __________%
6. Jaki jest rozmiar otworu ekranu rolkowego? __________ (mm)
7.Czy są jakieś wymagania dotyczące rozmieszczenia rolety? Czy jest pozioma czy nachylona?
8. Jaki rodzaj sprzętu będzie podawać materiał do ekranu rolkowego?
9. Jaki rodzaj sprzętu będzie odbierał materiał z sita rolkowego?
10.Czy ekran roletowy działa samodzielnie czy z innymi urządzeniami tworząc system? Jeśli tworzysz system, prosimy o dostarczenie schematu blokowego lub rysunku układu całego systemu, aby nasi inżynierowie mogli się do niego odnieść.
