Profesjonalny przewodnik dotyczący instalacji i uruchomienia podajników fartuchowych

Nov 01, 2025

W systemach transportu materiałów w branżach takich jak górnictwo, materiały budowlane i inżynieria chemiczna,Podajnik fartuchowyodgrywa kluczową rolę jako „frontowe-centrum żywienia”. Jakość instalacji i uruchomienia tego sprzętu nie tylko bezpośrednio wpływa na stabilność operacyjną i żywotność samego sprzętu, ale ma także kaskadowy wpływ na wydajność całej linii produkcyjnej.



W tym artykule skupiono się na pięciu głównych etapach „odbioru - przygotowania - instalacji - uruchomienia silnika - eksploatacji próbnej”, demontaż kluczowe punkty standardowych operacji, dostarczenie praktycznych wskazówek technicznych dotyczących-działań na miejscu, pomaga przedsiębiorstwom uniknąć ryzyka związanego z instalacją i umożliwia skuteczne przekazanie sprzętu do eksploatacji.





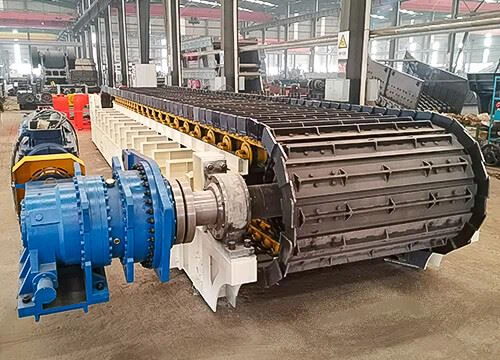

Podajnik fartuchowy odbiera

Proces transportu i przechowywania sprzętu z fabryki na plac budowy jest kluczowym etapem dla utrzymania integralności komponentów. Należy zwrócić szczególną uwagę na następujące trzy wymiary:



● Przed otwarciem pudełka

⑴. Przed otwarciem pudełka wszystkie trzy podstawowe dokumenty -instrukcję obsługi sprzętu, rysunki montażowe i listę pakowaniaNależy zebrać -. Sprawdź, czy model sprzętu, lista komponentów wskazana w dokumentach i faktycznie dostarczone elementy są spójne;

⑵. Jeżeli brakuje któregoś z dokumentów lub modele nie pasują, należy natychmiast skontaktować się z dostawcą w celu uzupełnienia brakujących dokumentów. Otwieranie pudełka bez odpowiedniej dokumentacji jest surowo zabronione.



● Po rozpakowaniu

⑴. Sprawdź każdy komponent (taki jak rama, płytka łańcucha, zespół napędowy) z listą przewozową, upewniając się, że nie ma deformacji kolizyjnych lub brakujących części.Natychmiast-zamknij ponownie opakowaniepo upewnieniu się, że wszystko jest w porządku.

⑵. Pudełko otwieraj drugi raz tylko wtedy, gdy podczas instalacji potrzebny jest dostęp do odpowiednich komponentów. Ma to na celu zapobieganie-długoterminowemu narażeniu części, co mogłoby prowadzić do gromadzenia się kurzu i rdzy.

⑶. Jeśli jakikolwiek element jest uszkodzony (np. zdeformowana płytka łańcucha lub łożysko wydaje nietypowy dźwięk), wykonaj zdjęcia, aby zarejestrować uszkodzenie i oznaczyć lokalizację. Natychmiast powiadomić dostawcę.



● Przechowywanie i podnoszenie

(1) Wymagania dotyczące przechowywania


Wszystkie elementy muszą zostać nałożonepodpory poziome lub podkłady. Bezpośredni kontakt z podłożem jest surowo zabroniony (aby zapobiec rdzewieniu spodu);

Przechowywanie-krótkoterminowe (mniej niż 1 miesiąc): użyj wodoodpornego płótna, aby całkowicie przykryć sprzęt. Podczas owijania należy zachować szczelinę wentylacyjną, aby uniknąć gromadzenia się wilgoci;

Long-term storage (>1 miesiąc): Najlepiej przechowywać w suchym pomieszczeniu zamkniętym. W przypadku przechowywania na zewnątrz owiń pogrubioną plandeką w celu ochrony przed deszczem i słońcem oraz podnieś dno o co najmniej 30 cm.

Elementy napędowe (silniki elektryczne, reduktory) powinny byćprzechowywane oddzielnie w pomieszczeniu. Powierzchnię należy posmarować-olejem antykorozyjnym, a skrzynkę przyłączeniową należy uszczelnić wodoodporną zatyczką.

Apron Feeder Is Equipped With A Thick Rainproof Tarpaulin For Covering And Storing

(2) Specyfikacje podnoszenia



Special Lifting Points For Apron Feeder

Postępuj ściśle według oznaczonychspecjalne punkty podnoszeniaw instrukcji. Nie łącz losowo ramy ani płytki łańcucha;



Punkty styku podczas podnoszenia należy owinąć miękką szmatką, aby zabezpieczyć powierzchnię lakierniczą karoserii przed zużyciem;



Wybierz narzędzia podnoszące o nośności-większej lub równej 2-krotności ciężaru sprzętu. Podnosząc, rób to powoli i równomiernie, aby uniknąć skręcenia korpusu i spowodowania niewspółosiowości podzespołów.



Przygotowania przed instalacją podajnika fartuchowego

Prace przygotowawcze przed instalacją powinny obejmować „personel, komponenty i narzędzia”, aby zapobiec opóźnieniom w harmonogramie projektu lub błędom operacyjnym wynikającym z niedostatecznego przygotowania.



● Przygotowanie personelu

⑴. Cały personel zaangażowany w instalację musi dokładnie zapoznać się z niniejszą instrukcjąpodręcznik urządzenia i podręcznik elementu pomocniczego(takich jak instrukcja silnika i reduktora) oraz rozumieć strukturę sprzętu (np. zasadę przekładni koła łańcuchowego, metodę łączenia płytki łańcuchowej) oraz procedury bezpieczeństwa;

⑵. Zostaną przeprowadzone specjalistyczne szkolenia dotyczące kluczowych operacji (takich jak kontrola momentu obrotowego śrub, łączenie płytek łańcuchowych), zapewniające personelowi umiejętność sprawnego posługiwania się narzędziami pomiarowymi (takimi jak klucze dynamometryczne, mierniki poziomu).



● Kontrola komponentów

  • ⑴. Sprawdź ilość komponentów względem szczegółów wysyłki, ze szczególnym uwzględnieniem komponentów precyzyjnych:
  1. Łożyska: Obrócić ręcznie pierścień zewnętrzny łożyska, aby zapewnić płynny obrót bez zakleszczania;
  2. Płytki łańcucha: Sprawdź, czy wałki sworzni ogniw łańcucha nie są luźne i czy powierzchnia płytki nie ma pęknięć;
  3. Reduktory: Sprawdź powierzchnie uszczelniające, aby upewnić się, że są nienaruszone i nie ma śladów wycieku oleju;

⑵. Jeżeli zostaną wykryte jakiekolwiek defekty (takie jak deformacja ramy lub zużycie zębów koła łańcuchowego), należy je najpierw naprawić (np. korekta ramy lub przeszlifowanie zardzewiałych miejsc), a dopiero po spełnieniu przez komponenty norm można przystąpić do montażu.



● Narzędzia i materiały

  • Lista niezbędnych narzędzi:
  1. Sprzęt do podnoszenia: dźwig, specjalne liny do podnoszenia (wcześniej sprawdź stan zużycia lin);
  2. Narzędzia pomiarowe: poziomica (dokładność 0,02mm/m), klucz dynamometryczny (zakres 0-500N・m), taśma miernicza (dokładność 1mm);
  3. Narzędzia do mocowania: klucze nasadowe, klucze sześciokątne (zgodne ze specyfikacją śrub wyposażenia);
  • ⑵. Materiały smarne: Przygotuj specjalne smary zgodnie z instrukcjami (np. olej przekładniowy nr. 220 do reduktorów i smar na bazie litu-do łożysk). Nie mieszaj różnych rodzajów smarów.





Podstawowa instalacjaPodajnik fartuchowy

Proces instalacji powinien przebiegać według sekwencji „pozycjonowanie → podnoszenie → instalacja komponentów → regulacja → dokręcanie”. Wymagania dotyczące precyzji muszą być ściśle kontrolowane na każdym etapie, aby zapobiec późniejszym awariom operacyjnym.



► Podstawowe pozycjonowanie

  1. ① Na podstawie-zakładu układu procesu i rysunków instalacyjnychzaznaczyć środkową oś urządzeniaz liniami atramentowymi zapewniającymi, że odchylenie pomiędzy położeniem głowicy i ogona maszyny oraz urządzeniami znajdującymi się przed i za urządzeniem (silos magazynujący, kolejny przenośnik) do podłączenia jest mniejsze lub równe ± 5 mm;
  2. ② Zmierz płaszczyznę fundamentu za pomocą miernika poziomu. Jeżeli odchyłka płaskości > 3mm/m należy przed montażem wyrównać zaprawą cementową.
► Instalacja w stojaku


① Za pomocą dźwigu podnieś regał do pozycji podstawowej i wyreguluj jego poziom (poziomość wzdłużna mniejsza lub równa 1 mm/m, poziomość poprzeczna mniejsza lub równa 5 mm/m);

② Istnieją dwie opcje metody mocowania fundamentu:

  • Wstępnie-mocowanie śrub:Śruby należy dokręcić momentem podanym w instrukcji (zwykle 350-400N・m), a po dokręceniu zastosować podwójne nakrętki zabezpieczające przed odkręceniem;
  • Wstępnie-zmontowane spawanie blachy stalowej:Szew spawalniczy pomiędzy stojakiem a płytą stalową powinien mieć wysokość większą lub równą 8 mm i nie powinno być żadnych brakujących lub niekompletnych spawów. Po spawaniu należy strząsnąć żużel spawalniczy i nałożyć-farbę antykorozyjną;

③ Jeśli konieczna jest regulacja wysokości stojaka, między stojakiem a fundamentem można dodać stalowe podkładki (o grubości mniejszej lub równej 5 mm), ale podkładki należy zespawać z-wcześniej zamontowaną płytą stalową, aby zapobiec poluzowaniu.

Apron Feeder Rack Installation Two Steps Completed Fixation Leveling

► Instalacja kluczowych komponentów

(1) Montaż zespołu wału koła łańcuchowego

  1. ① Podnieś zespół wału koła łańcuchowego do odpowiedniego położenia na ramie i wstępnie dokręć śruby łączące (jeszcze nie dokręcaj ich całkowicie);
  2. ② Użyj czujnika zegarowego, aby zmierzyć dokładność:
    1. Theprostopadłośćpomiędzy wałkiem zębatki a linią środkową ramynie większa niż 1/1000 rozpiętości łożyska(na przykład, jeśli rozpiętość łożyska wynosi 1000 mm, odchylenie prostopadłości nie powinno przekraczać 1 mm).
    2. Thepoziomośćwału koła łańcuchowegoMniejsza lub równa 1 mm/m;
  3. ③ Po spełnieniu standardów dokładności dokręć śruby po przekątnej, a wartość momentu obrotowego będzie zgodna z instrukcją (zwykle 400-450N・m).



(2) Instalacja urządzenia napinającego

① Podnieś urządzenie napinające do tyłu ramy i wyreguluj jego położenie względem wałka zębatki:

  1. Therównoległośćlinii osi urządzenia napinającego i linii osi koła łańcuchowego powinny byćMniejsza lub równa 5/1000 rozpiętości łożyska;
  2. Zmierz długość przekątnej w oparciu o dwie linie osi, a różnica powinna być mniejsza lub równa 1 mm;
  • ② Po regulacji przymocuj go śrubami, a śruby należy wyposażyć w podkładki sprężyste zapobiegające-poluzowaniu.



(3) Montaż podpór łożyskowych

  • ① Przed montażem wsporników łożysk należy oczyścić otwory wału z zanieczyszczeń i nałożyć smar;
  • ② Po instalacji sprawdź, korzystając z metody-linii ściągającej:prostoliniowość wzdłużnalinii środkowych każdego koła podporowegoMniejsza lub równa 1 mm, a prostość boczna powinna być mniejsza lub równa 5 mm.
  • ③ Jeżeli odchyłki przekraczają normy, pod podstawą wspornika łożyska można zamontować dodatkowe podkładki regulacyjne (o grubości mniejszej lub równej 2 mm), a następnie podkładki można przyspawać i zamocować po regulacji.



(4) Instalacja silnika i reduktora

① Zamocuj połączony zespół silnika i reduktora na wale głównym i zabezpiecz go za pomocą tarczy zabezpieczającej;

  • ② Śruby tarczy blokującej powinny byćdokręcone symetrycznie i poprzecznie, przykładając moment obrotowy 470 N·m za pomocą klucza dynamometrycznego, aby zapewnić równomierny rozkład siły na każdą śrubę;
  • ③ Jeśli reduktor wymaga demontażu, musi on być prowadzony przez profesjonalnych techników producenta na miejscu-. Zabroniony jest-samodzielny demontaż (aby uniknąć uszkodzenia dokładności zazębienia wewnętrznego koła zębatego).



(5) Instalacja urządzenia z płytką łańcucha

  • ① Przed montażem podnieś dolną część ramy za pomocą stalowych płyt, aby wysokość podniesionej części zrównała się z kołem podtrzymującym łańcuch, aby zapobiec uszkodzeniu ramy przez płytkę łańcucha podczas ciągnięcia;
  • ② Za pomocą dźwigu podnieś linę stalową na końcu płytki łańcuchowej i powoli pociągnij płytkę łańcucha, aby przesunąć ją z jednego końca na drugi. Podczas przesuwania ktoś powinien przytrzymać płytkę łańcucha, aby zapobiec jej utknięciu;
  • ③ Podczas łączenia płytek łańcuchowych:

Tolerancja pasowania pomiędzy wałem sworznia pod napięciem a ogniwem łańcucha jest nieco luźna. Można go delikatnie wbić młotkiem ręcznym i nie wolno w niego mocno uderzać;

Oznaczyć sworzeń pod napięciem farbą w miejscu połączenia, aby ułatwić późniejszą konserwację i demontaż;

  • ④ Po połączeniu wszystkich płytek łańcucha wyreguluj śrubę urządzenia napinającego, aby płytka łańcucha nie była ani zbyt luźna, ani zbyt ciasna (zwis płytki łańcucha w części powrotnej powinien być mniejszy lub równy 50 mm, bez nadmiernego-napinania lub nadmiernego-luzowania).



►Kontrola-po instalacji

① Kontrola części mechanicznej:

  • Wszystkie śruby (zwłaszcza śruby łączące płytkę łańcucha) nie są luźne, a szwy spawalnicze nie mają brakujących spoin;
  • Płytka łańcucha nie skręca się, nie ociera ani nie koliduje z ramą, a koło podporowe łańcucha obraca się elastycznie;

② Kontrola części elektrycznej:

Okablowanie silnika jest zgodne z wymaganiami rysunku elektrycznego, a rezystancja uziemienia jest mniejsza lub równa 4 Ω;

Korytko kablowe jest prawidłowo podłączone, linie sygnałowe są nieuszkodzone, a urządzenia zabezpieczające elektryczne (zabezpieczenie przed przeciążeniem, wyłącznik awaryjny) działają normalnie;

③ Usuń elementy wsporników transportowych (zapoznaj się ze schematem montażowym, aby potwierdzić położenie), wyczyść pozostałe narzędzia i odpady (takie jak śruby, żużel spawalniczy) wewnątrz urządzenia.





Debugowanie silnika podajnika fartucha

Silnik jako źródło napędu, jego montaż i odbiór bezpośrednio wpływają na sprawność eksploatacyjną urządzenia. Dlatego należy opracować odrębny proces debugowania.



  Kontrola odbiorcza

• Sprawdź tabliczkę znamionową silnika: Upewnij się, że parametry takie jak moc, prędkość i napięcie są zgodne z wymaganiami projektowymi;

• Kontrola wzrokowa: obudowa nie jest zdeformowana, pokrywa wentylatora jest nienaruszona, a skrzynka przyłączeniowa jest dobrze uszczelniona;

• Test ręczny: Obróć wał silnika ręcznie, sprawdź, czy opór obrotowy jest równomierny, nie słychać zakleszczania ani nietypowego hałasu;

• Test izolacji: Za pomocą omomierza zmierzyć rezystancję izolacji uzwojenia silnika w normalnej temperaturze Większej lub równej 5MΩ (w wilgotnym, gorącym środowisku Większej lub równej 0,25 MΩ).



 Wskazówki dotyczące instalacji

(1) Dostosowanie do środowiska

Temperatura środowiska pracy powinna być kontrolowana w zakresie od ** -15 stopni do +40 stopni **. Jeżeli przekracza ten zakres, należy dobrać specjalny silnik odporny na wysokie i niskie temperatury;

Miejsce instalacji powinno być dobrze-wentylowane, aby otwory wlotowe i wylotowe silnika były drożne, a odprowadzane gorące powietrze nie mogło cofać się;

W zapylonych środowiskach (takich jak kruszarki górnicze) należy zamontować osłonę przeciwpyłową na silniku; w scenariuszach z gazami łatwopalnymi należy wybrać silnik-przeciwwybuchowy.



(2) Okablowanie i mocowanie

  • Należy dokręcić śruby łączące podstawę silnika z ramą. Wartość momentu obrotowego powinna być zgodna z instrukcją silnika (zwykle 200-250N·m);
  • Podczas okablowania należy rozróżnić przewód fazowy i przewód neutralny. Nie podłączaj ich odwrotnie (aby uniknąć obrotów silnika w przeciwnym kierunku);
  • Po wprowadzeniu kabla do puszki należy założyć uszczelkę, która zapobiegnie przedostawaniu się kurzu i wilgoci.





Uruchomienie próbne podajnika fartuchowego

Uruchomienie próbne jest ostatnim krokiem weryfikującym jakość instalacji. Należy je przeprowadzić w kolejności „brak-obciążenia → obciążenie” i przetestować krok po kroku. Bezpośrednia praca z pełnym-obciążeniem jest surowo zabroniona.



 Uruchomienie testowe bez-obciążenia

⑴ Czas pracy: praca ciągła przeznie mniej niż 2 godziny, nagrywaj dane co 30 minut;

⑵ Kryteria kwalifikacyjne:

  1. Warunki pracy: Płytka łańcucha i koło łańcuchowe pracują płynnie, bez zacięć, skrobań i nietypowych dźwięków, a amplituda wibracji jest mniejsza lub równa 15 mm;
  2. Skuteczność uszczelnienia: Nie ma wycieków oleju ani przesiąkania oleju na powierzchni złącza łożyska i reduktora (ilość wycieku w ciągu 2 godzin jest mniejsza lub równa 5 ml);
  3. Stan dokręcenia: Wszystkie śruby nie są poluzowane, szczególnie śruby łączące tarczy łańcucha;
  4. Kontrola temperatury: Maksymalna temperatura łożyska jest mniejsza lub równa 60 stopni, a wzrost temperatury (w porównaniu z temperaturą otoczenia) jest mniejszy lub równy 30 stopni;
  5. Połączenie z płytą łańcucha: Nakładanie się dwóch łuków sekcji zginanej jest większe lub równe 10 mm i nie ma niewspółosiowości.
  • ⑶ Jeśli wystąpią jakiekolwiek nieprawidłowości (takie jak przegrzanie łożysk, odchylenie płytki łańcucha), należy natychmiast zatrzymać maszynę w celu kontroli i usunięcia usterek. Po rozwiązaniu problemu należy przeprowadzić nowy przebieg testowy.



  Uruchomienie testu obciążenia

  • ⑴ Wymagania wstępne: test-bez obciążenia musi zostać zakwalifikowany, a urządzenia poprzedzające i odprowadzające muszą być gotowe do zasilania;
  • ⑵ Wymagania operacyjne:
  1. Stosowanie obciążenia: Zacznij od 30% projektowanego obciążenia, zwiększaj o 10% co 30 minut, stopniowo osiągając 100%;
  2. Czas pracy: Praca przy pełnym obciążeniu przeznie mniej niż 2 godzinyw sposób ciągły;
  3. Kontrola wydajności:
  • A. Objętość rozładowania:Test zgodnie ze znamionową objętością rozładowania określoną w instrukcji, z odchyleniem mniejszym lub równym ± 5%;
  • B. Prąd silnika:Prąd przy pełnym obciążeniu nie przekracza 1,1-krotności prądu znamionowego;
  • C. Stan komponentu:Płytka łańcucha nie wykazuje widocznego zużycia, koło podporowe łańcucha obraca się normalnie i nie występują żadne nietypowe wibracje.

⑶ Po zakwalifikowaniu przebiegu testowego należy sporządzić „Protokół przebiegu testowego”, w którym będą zapisywane parametry sprzętu, sytuacje nietypowe i wyniki obsługi, które posłużą jako podstawa do uruchomienia sprzętu.





Standaryzacja jest warunkiem wstępnym wydajności

Instalacja i uruchomieniePodajnik fartuchowyto połączenie „precyzji i cierpliwości” -, począwszy od skrupulatnej ochrony sprzętu na etapie odbioru, po co do milimetra-precyzyjną kontrolę podczas instalacji, po-krok-weryfikację krokową podczas uruchomienia próbnego. Każdy krok musi być ściśle przestrzegany zgodnie ze specyfikacjami.



W przypadku przedsiębiorstw standardowa instalacja nie tylko zmniejsza późniejsze koszty konserwacji (takie jak uniknięcie zużycia komponentów spowodowanego odchyleniem płytki łańcucha), ale także skraca cykl produkcyjny sprzętu i szybko umożliwia mu odgrywanie roli węzła w transporcie materiałów. Zaleca się, aby-operatorzy na miejscu połączyli kluczowe punkty tego artykułu z instrukcją obsługi sprzętu, a w przypadku niepewnych fragmentów skonsultowali się z technikami na czas, aby mieć pewność, że sprzęt zostanie zainstalowany prawidłowo za pierwszym razem i będzie działał stabilnie przez długi czas.
